PLC内置温控及无线测温烫光机节造系统
1.工艺要求
温度节造
烫光机的热辊测温选取接触式热电偶测温？ ，热辊动弹时容易对该？樵斐赡ニ ，必要较为频仍的更换和守护 ，给售后守护造成了很大的不便。
2.规划描述
1.选取PLC内置温度节造职能节造热辊温度
热辊的加热是由主加热和副加热组成 ，二者的节造是独立的 ，但热辊是一体的 ，由于温度传导的作用 ，主加热和副加热相互影响 ，因而对温度节造器的机能要求很高 ，传统的热辊温度节造规划都是选取比力高档的温控表节造 ，价值较高。永利yl23455官网技术凭据热辊的温度节造特点要求 ，设计了怪异的吞吐温度节造算法 ，选取这种算法永利yl23455官网的PLC即可胜任 ，其节造成效达到了热辊的要求 ，精度为±1°C ，超调量≤3%。由于省却了温度节造仪表 ，显著降低了系统 成本 ，改善整体电气系统结构 ，削减故障率。
2.热辊温度丈量选取无线测温方式
传统规划的烫光机热辊温度检测是在将热辊内部埋设的传感器衔接到集电环 ，集电环另一侧的电刷将信号传导到温度节造器上 ，电刷在长功夫的使用过程中 ，由于多种原因同集电环会出现接触不良等问题 ，造成传导的温度信号失真 ，进而引起热的温度节造不正确。
3.接触传导温度信号。免守护 ，测温更正确。
在永利yl23455官网的规划中 ，热辊的温度丈量选取无线输电载波通讯（CTS5 TIT测温系统）方式 ，即热辊上的传感器信号是通过无线传输的方式传送到上位节造系统 ，齐全省却通过滑环传递温度信号的环节 ，预防了集电环和电刷接触造成的温度丈量禁绝 ，也节俭了定期更换集电环和电刷的守护成本。同时在测温环节选取16Bit精度的仿照量？镋M231-7HC32,温度丈量精度为0.1度。EM231-7HC丈量？檠∪∠冉挠布滤波 ，不变性高于尺度PLC温度丈量？。
CTS5 TIT无线测温系统使用热电阻温度传感器 ，丈量的绝对真实温度。而传统热辊选取热电偶的温度检测方式 ，其丈量的温度是相对于冷端（通常是温控器内部）的温度 ，即丈量的是相对温度 ，这个值相对于真实温度会有肯定误差。
4.基于互联网的远程法式监控和编程调试
在永利yl23455官网规划中 ，选取永利yl23455官网CP6452产品 ，通过CP6452,用户能够在远端通过互联网实现对PLC的监控和编程调试。

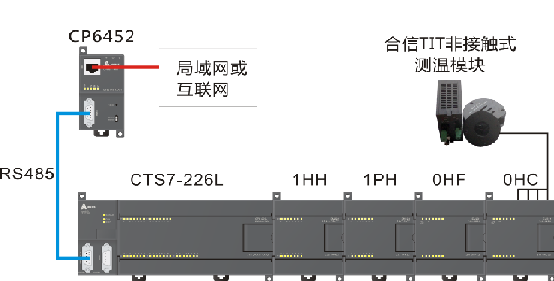

3.规划框图
4.规划优势
1、PLC内置温节造 ，取缔温控表 ，降低成本。
2、升温快 ，无超调 ，节造温度精度正负1度内。
3、无线测温 ，没有机械滑环 ，免守护 ，综合成本低
4、永利yl23455官网PLC运算速度快、保密性强、适应严格工业环境三防处置。
-
